Name: RoHS XLPE isolierte 150mm2 110kV Hochspg-Stromkabel mit HDPE Hülle
Brand: OEM

XLPE einkerniges Stromkabel Hochspg-110kV mit abgeschirmtem Kabel HDPE Hüllen-1 Kern

ANWENDUNG:

Die Hochspannungsstromkabel, die innerhalb dieses Datenblatts enthalten werden, sind für die Primärmachtverteilung bis zu einer maximalen Netzspannung von 110kV passend. Passend für Standorte, in denen mechanischer Schutz durch andere Mittel geleistet wird und wo der zusätzliche Schutz einer Feuchtigkeitssperre, um bestimmt worden ist notwendig nicht zu sein, sehen Sie 2XS (FL) 2Y und A2XS (FL) 2Y. Die Kabel sind verdrängt unter Verwendung der eigenen Materialien auf moderner Kettenlinie Ausrüstung zu den spätesten Iec-Standards dreifaches. Waterblocking-Bandwahlen stellen sicher, die wenn das Kabel beschädigt wird, Reparaturlängen und verbundene Arbeiten zu einem Minimum gehalten werden. Die Kabel werden als Standard mit versehen

eine des mit hoher Dichte Hülle Polyäthylens, beschlossen, um den besten Kompromiss zwischen Abnutzungswiderstand und ﬂ exibility zu geben, um Installationsvertrauen sicherzustellen. Die Strecke kann besonders angefertigt werden, um Sonderprojektnachfragen zu befriedigen, wenn der Bedarf entsteht

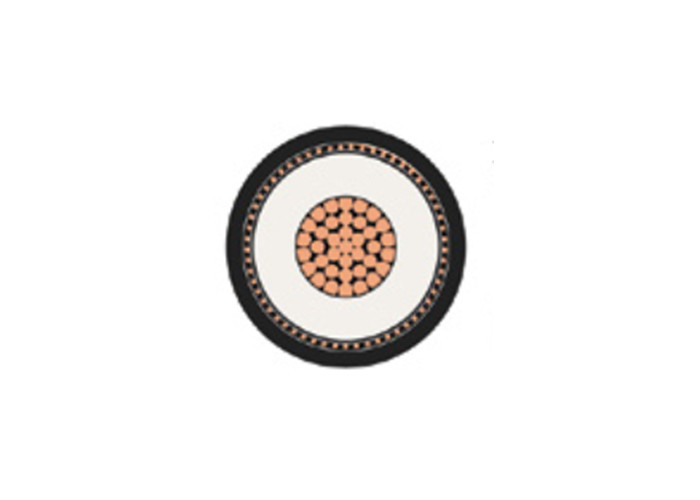

BAU:
Leiter
Klasse 2 kupfern oder Aluminiumleiter, zusammengepreßt oder Segment
Strang Milliken zu BS-en 60228 (vorher BS 6360)
Leiter Screen
Verdrängtes halb-leitfähiges XLPE (quervernetztes Polyäthylen)
Isolierung
XLPE (quervernetztes Polyäthylen)
Isolierungs-Schirm
Verdrängtes halb-leitfähiges XLPE (quervernetztes Polyäthylen)
Trennzeichen
Anschwellbares halb-leitfähiges Band des Wassers
Schirm
Kupferdrahtschirm, mit einem Gegenhelix des kupfernen Bands
Trennzeichen
Anschwellbares Band des Wassers
Hülle
HDPE (Polyäthylen mit hoher Dichte)

RoHS XLPE isolierte 150mm2 110kV Hochspg-Stromkabel mit HDPE Hülle 0

MASSE
2Y Leiter des Kupfer-2XS (F)

NR., VON KERNE	NOMINAL KREUZ GESCHNITTEN BEREICH Millimeter ²	ELEKTRISCH SCHUTZ mm2	NOMINAL DURCHMESSER VON LEITER Millimeter	NOMINAL STÄRKE VON ISOLIERUNG Millimeter	NOMINAL DURCHMESSER VORBEI ISOLIERUNG Millimeter	NOMINAL GESAMTES DURCHMESSER Millimeter	NOMINAL GEWICHT kg/km	MINIMUM VERBIEGEN RADIUS (GEREGELT) Millimeter	MAXIMAL ZWINGEN SIE VON SCHLEPPEN (LEITER ZIEHEN) kN
1 1 1 1 1 1 1 1	150 185 240 300 400 500 630 800	95 95 95 95 95 95 95 95	14,1 15,7 18 20,3 23 26,5 30,3 36,9	18 17 16 15 15 15 15 15	54,9 54,5 54,8 55,1 57,6 61,3 64,5 71,8	64,5 64,1 64,4 64,7 67,4 71,3 74,8 82,6	4910 5145 5614 6085 7075 8185 9740 11869	970 960 970 1000 1010 1070 1200 1240	7,5 9,2 12 15 20 25 31,5 40

Aluminiumleiter 2Y A2XS (F)

NR., VON KERNE	NOMINAL KREUZ GESCHNITTEN BEREICH Millimeter ²	ELEKTRISCH SCHUTZ mm2	NOMINAL DURCHMESSER VON LEITER Millimeter	NOMINAL STÄRKE VON ISOLIERUNG Millimeter	NOMINAL DURCHMESSER VORBEI ISOLIERUNG Millimeter	NOMINAL GESAMTES DURCHMESSER Millimeter	NOMINAL GEWICHT kg/km	MINIMUM VERBIEGEN RADIUS (GEREGELT) Millimeter	MAXIMAL ZWINGEN SIE VON SCHLEPPEN (LEITER ZIEHEN) kN
1 1 1 1 1 1 1 1 1 1	150 185 240 300 400 500 630 800 1000 1200*	95 95 95 95 95 95 95 95 95 95	14,1 15,7 18 20,3 23 26,5 30,3 36,9 37,9 44	18 17 16 15 15 15 15 15 15 15	54,9 54,5 54,8 55,1 57,6 61,3 64,5 71,8 72,8 78	64,5 64,1 64,4 64,7 67,4 71,3 74,8 82,6 84 90	3995 4026 4156 4263 4746 5287 5908 6925 7409 8010	970 960 970 1000 1010 1070 1200 1240 1260 1350	4,5 5,5 7,2 9 12 15 18,9 24 30 36

LEITER

Klassifizieren Sie 2 angeschwemmte Leiter für die einkernigen und mehradrigen Kabel

NOMINALES KREUZ SCHNITTbereich Millimeter ²	MINIMALES NR. DRÄHTE IM LEITER				MAXIMALER WIDERSTAND des LEITERS AN 20ºC
	Rundschreiben		Rundschreiben zusammengepreßt		Getemperter kupferner Leiter	Aluminium- oder Aluminium Legierungs-Leiter ohms/km
	Cu	Al	Cu	Al	Einfache Drähte ohms/km
150 185 240 300 400 500 630 800 1000 1200*	37 37 37 61 61 61 91 91 91 /	37 37 37 61 61 61 91 91 91 /	18 30 34 34 53 53 53 53 53 /	15 30 30 30 53 53 53 53 53 /	0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176 /	0,206 0,164 0,125 0,1 0,0778 0,0605 0,0469 0,0367 0,0291 0,0247

ELEKTRISCHE EIGENSCHAFTEN

Kreuzverband 1= der Erdung
erdeten beide Enden 2=

LEITER-ART	KUPFERNER LEITER				ALUMINIUMleiter
INSTALLATION	BODEN				LUFT				BODEN				LUFT
METHODE VON INSTALLATION	Flaches gesperrt		Klee		Flaches gesperrt		Klee		Flaches gesperrt		Klee		Flaches gesperrt		Klee
METHODE VON ERDUNG	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
NOMINALES KREUZ SCHNITTbereich Millimeter ²	GEGENWÄRTIGE BEWERTUNGEN Ampere
150 185 240 300 400 500 630 800 1000 1200*	435 490 570 640 720 825 940 1055 - -	406 448 505 535 595 650 705 755 - -	410 465 540 610 690 785 890 1000 - -	406 453 519 580 650 730 810 885 - -	551 630 740 805 915 1060 1235 1415 - -	515 574 659 685 775 860 950 1040 - -	478 546 645 710 820 945 1085 1235 - -	473 538 628 685 785 895 1010 1130 - -	335 380 445 495 565 645 740 845 950 1025	325 363 416 445 500 555 610 665 720 755	320 360 420 475 540 620 710 805 900 970	320 358 416 460 525 595 670 745 820 870	431 494 583 625 715 835 975 1130 1295 1420	415 465 541 565 640 725 820 910 1005 1070	373 425 504 550 640 745 865 995 1135 1235	373 423 499 540 625 720 830 940 1055 114

HERABSETZEN VON FAKTOREN

UMGEBENDE TEMPERATUR	10ºC	15ºC	20ºC	25ºC	30ºC	35ºC	40ºC	45ºC	50ºC	55ºC	60ºC	65ºC	70ºC
Im Boden	1,07	1,04	1,00	0,96	0,93	0,89	0,85	0,80	0,76	0,71	0,65	0,60	0,53
In einer Luft	1,15	1,12	1,08	1,04	1,00	0,96	0,91	0,87	0,82	0,76	0,71	0,65	0,58

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	OEM
Zertifizierung:	ISO/RoHS/CE

Min Bestellmenge:	200 Meter
Preis:	Negotiation
Verpackung Informationen:	Standardexportverpackung
Lieferzeit:	15-20 Werktage oder Verhandlung
Zahlungsbedingungen:	T/T, L/C, D/P, Westverband, Paypal, sichere Zahlungen
Versorgungsmaterial-Fähigkeit:	50000meters pro Woche

LEITER:	Klasse 2 kupferner oder Aluminiumleiter	Leiterschirm:	Verdrängtes halb-leitfähiges XLPE
Isolierung:	XLPE	Isolierungs-Schirm:	Verdrängtes halb-leitfähiges XLPE
Trennzeichen:	Anschwellbares Band des Wassers	Schirm:	Kupferdrahtschirm, mit einem Gegenhelix des kupfernen Bands
Hülle:	HDPE
