Flammhemmender SWA-2.5mm2 Standard Hochspg-Stromkabel-IEC60502

PVC-Hülle 110KV 1.5mm2 2.5mm2 4mm2 elektrische Kabel Hochspg

1 Informationen

a, Kerne und Abschnitte
1, 2, 3,   3+1,   3+2,    3+3, 4,    4+1,    4+2,   5 und so weiter.
Nein. Vom Kern und vom Schnittbereich (mm2):
1 Kern 1.5-800     25-800     25-1200     25-1200     35-1200     50-1200     50-1200     50-1200
 2 Kern 1.5-185     25-185
 3 Kern 1.5-400     25-400     25-400     25-400     35-400     50-400     50-400     50-400
 4 Kern 2.5-400     25-400
 5 Kern 2.5-400       25-400

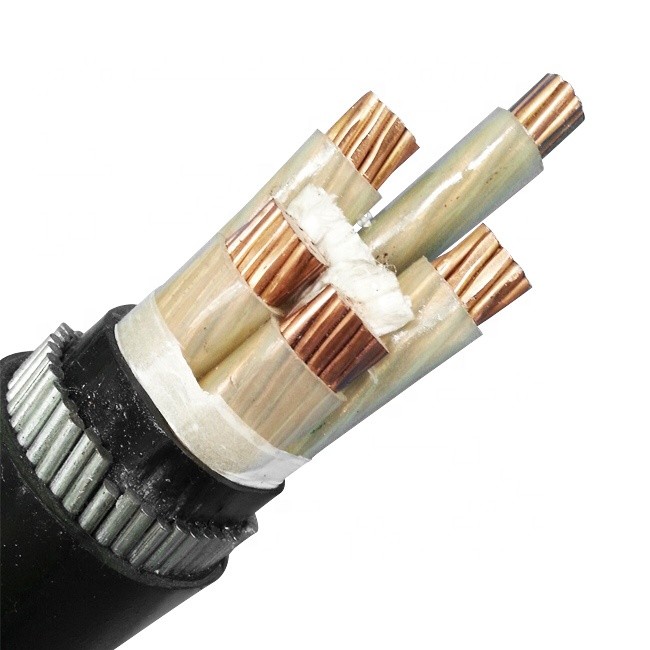

b, Bau:
Leiter: Festes oder angeschwemmtes Kupfer
 Isolierung: Quervernetztes Polyäthylen (XLPE) oder Polyvinylchlorid (PVC)
 Füller: Polypropylenfaden mit eingehülltem verbindlichem Band
 Mappe: Bindenes Band
 Innere Hülle: Polyvinylchlorid (PVC)
 Liebe: Galvanisierter Stahldraht gepanzert (SWA) oder Stahlband gepanzert (STA)
 Hülle: Polyvinylchlorid (PVC)

c, nominaler Abschnitt
 Bereich (mm2): 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800

d. Betriebsmerkmale:
1) die Betriebstemperatur des maximalen Leiters: 90°C
Während des Kurzschlusses (weniger als 5 Sekunden dauernd) ist die maximale Temperatur der Kabelader nicht über 250°C
Umwelttemperatur sollte als 0°C für das Legen des Kabels nicht niedriger sein.
2) Biegungsradius des Kabels:
Einkerniges Kabel: Nicht gepanzertes Kabel 20D, gepanzertes Kabel 15D
Kerne verkabeln: Nicht gepanzertes Kabel 15D, gepanzertes Kabel 12D.
Anmerkungen: D bedeutet praktischen externen Durchmesser des Kabels

e, Eigenschaften
XLPE isolierte Stromkabel tun nicht hat ausgezeichnete elektrische, mechanische Eigenschaften, aber hat auch starken Widerstand gegen chemische Korrosion, Hitzebeständigkeit und Umweltbelastungswiderstand. Seine Struktur ist einfach. Die Betriebstemperatur der langen Zeitspanne ist +90 °C. Es ist zu verwenden das conveninet, und kann ohne Beschränkung des unterschiedlichen Niveaus gelegt werden.

XLPE isolierte gepanzertes Stromkabel des Stahldrahtes: XLPE-/PVCisolierstromkabel hat einige Vorteile über Papierisolier- und PVCisolierkabel. XLPE-Kabel hat hohe elektrische Stärke, mechanische Festigkeit, das Hochaltern, das, der environmetal Druck widersteht, der antichemical corrossion widersteht, und es ist einfacher Bau, unter Verwendung des bequemen und höheren Betriebs der langfristigen Temperatur. Es kann ohne Tropfenbeschränkung gelegt werden.

Verschieden vom flammhemmendem und der Nichtflamme hemmenden XLPE Kabel kann mit Technologie drei (das Hyperoxyd, Siliziumwasserstoff und Bestrahlung, die querverbinden) hergestellt werden. Das flammhemmende Kabel umfasst alle Arten Niedrigrauchniedrighalogen-niedrigrauchhalogen frei und die nonhalogented und drei Klassen des Nichtrauches von A, B, C.


Standard 2:
IEC60502 und BS6346, Vde, AS/NZS, UL, usw. oder als Antrag des Kunden.


3 die Nennspannung (KV):
1. Klasse 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
 2. Klasse 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35


Anwendung 4:
1)Diese Kabel sind für direkte Beerdigung am passendsten, oder für Installation auf Behältern oder Rohren, in der es ein Risiko des mechanischen Schadens gibt, sollten gepanzerte Kabel benutzt werden.
2) für das Legen in Boden entlang Weg mit der großen Unebenheit fähig, externe mechanische Kräfte zu tragen.

5 Modell und Name
