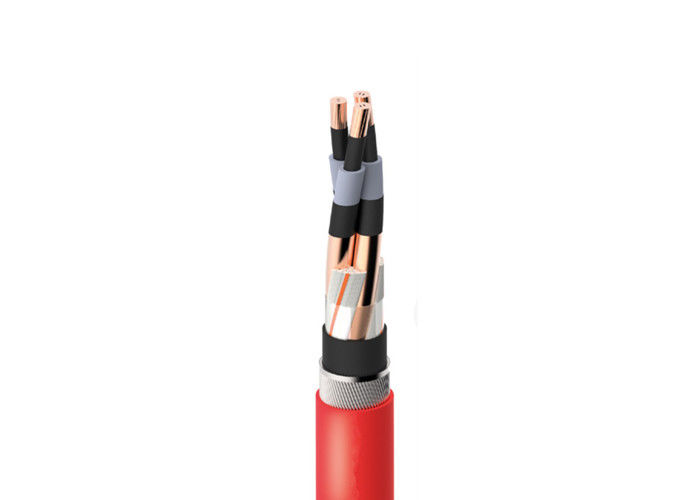

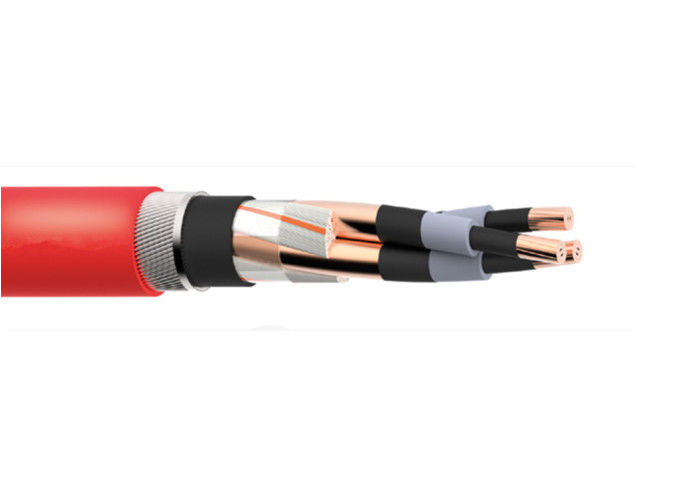

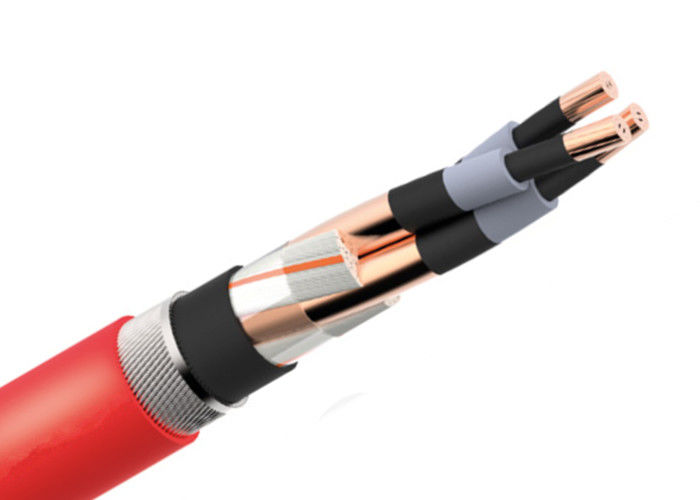

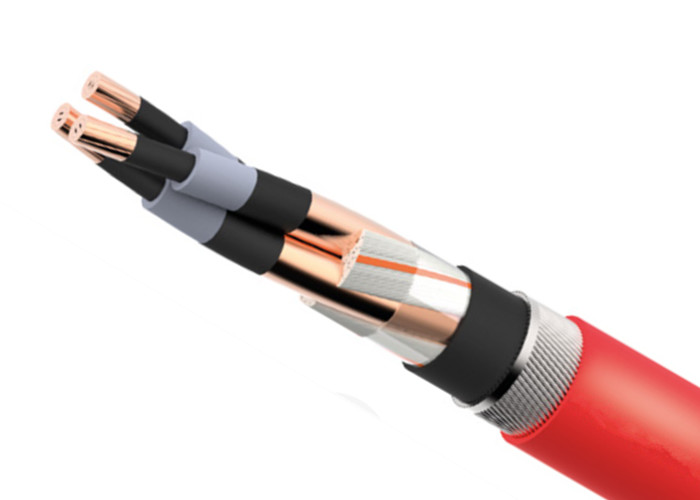

Name: 3 Hüllen-Kupfer-Leiter Kern SWA 50mm2 Millivolt Stromkabel-LSZH
Brand: OEM

Kern Millivolt-Stromkabel LSZH-Hüllen-Untertage-50mm2 70mm2 3

ANWENDUNG

Stromkabel für Energienetze, Untertage und in der Kabelkanalisierung, in den Installationen mit potenzieller Bedrohung zum Leben und Ausrüstung im Brandfall, Rauch und giftige Dampfemissionen.

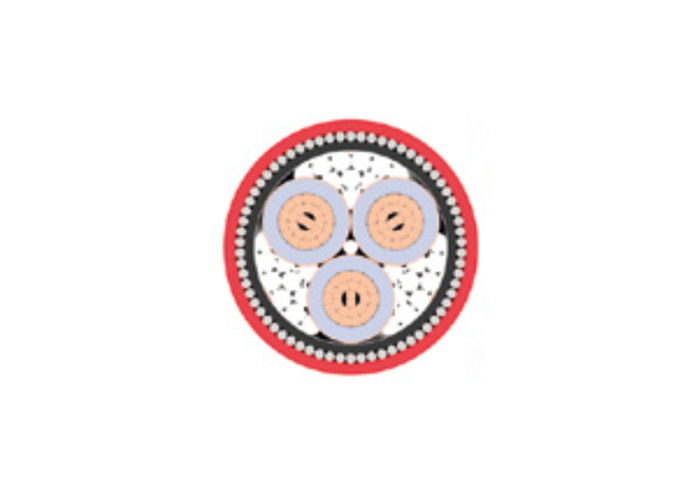

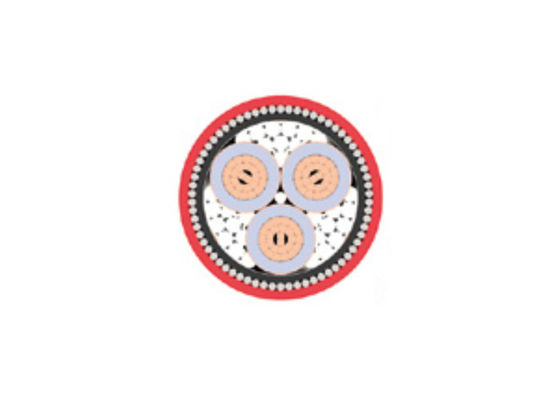

BAU
Leiter
Klasse 2 schwemmte kupfernen Leiter entsprechend BS-en 60228 an
(vorher BS 6360)
Leiter Screen
Halb-leitfähiges XLPE (quervernetztes Polyäthylen)
Isolierung
Art GP8 XLPE (quervernetztes Polyäthylen) entsprechend
BS 7655
Isolierungs-Schirm
Halb-leitfähiges XLPE (quervernetztes Polyäthylen)
Metallischer Schirm
Einzelner oder globaler kupferner Bandschirm nach Ansicht BS 7835
Füller
STREICHELN Sie (Polyethylenterephthalat) Faser
Trennzeichen
Bindenes Band
Bettwäsche
LSZH (niedriger Rauch-nullhalogen)
Rüstung
Einkernig: AWA (Aluminiumdraht gepanzert)
Mehradrig: SWA (Stahl-Draht gepanzert)
Hülle
LSZH (niedriger Rauch-nullhalogen)

EIGENSCHAFTEN
Nennspannung (Uo/U) (Um)
19/33 (36) KV
Temperatur-Bewertung
Geregelt: 0°C zu +90°C
Verbrennungseigenschaften:
Sauerstoffindex: 35
0,5% HCL in Übereinstimmung mit BS-en 50267-2-1
Niedrige Rauchklassifikation basiert auf Test des Würfels 3metre.
Komplette Kabel stimmen mit den Anforderungen des Feuertests überein
BS-EN 50266-2-4
Minimaler Biegungsradius
Einkernig - geregelt: Gesamtdurchmesser mit 15 x
Kern 3 - örtlich festgelegt: Gesamtdurchmesser mit 12 x
(Einkerniges Gesamtes durchmessers mit 12 x Gesamtund 3 des Kernes 10 x
Durchmesser, in dem Biegungen neben einem Gelenk in Position gebracht werden oder
Beendigungen, vorausgesetzt, dass das Verbiegen sorgfältig gesteuert wird
unter Anwendung von einem ehemaligen)
Hüllen-Farbe
Rot, schwarz

3 Hüllen-Kupfer-Leiter Kern SWA 50mm2 Millivolt Stromkabel-LSZH 0

MASSE

NR., VON KERNE	NOMINALES KREUZ SCHNITTbereich Millimeter ²	NENNDURCHMESSER			NOMINALES GEWICHT kg/km
		Unter Rüstung Millimeter	Über Rüstung Millimeter	Gesamt Millimeter
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	32,6 34,3 35,9 37,5 39,3 41,7 44,2 47,3 50,5 54,2 60,5 65 65,1 68,8 72,6 76,3 79,3 83,4 88,8 93,9 100,8	36,6 38,3 39,9 42,5 44,3 46,7 49,2 52,3 55,5 59,2 65,5 70 71,4 75,1 78,9 82,6 85,6 89,7 95,1 100,2 107,1	41 42,9 44,5 47,3 49,3 51,7 54,4 57,7 61,1 65 71,6 76,5 78,2 82,1 86,1 90 93,2 97,5 103,3 108,8 116,1	2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200

LEITER
Klassifizieren Sie 2 angeschwemmte Leiter für die einkernigen und mehradrigen Kabel

NOMINALES KREUZ SCHNITTbereich Millimeter ²	MINIMALES NR. DRÄHTE IM LEITER						MAXIMALER WIDERSTAND VON LEITER AN 20ºC
	Rundschreiben		Rundschreiben zusammengepreßt		Geformt		Getemperter kupferner Leiter
	Cu	Al	Cu	Al	Cu	Al	Einfache Drähte ohms/km
70 95 120 150 185 240 300 400 500 630 800 1000	19 19 37 37 37 37 61 61 61 91 91 91	19 19 37 37 37 37 61 61 61 91 91 91	12 15 18 18 30 34 34 53 53 53 53 53	12 15 15 15 30 30 30 53 53 53 53 53	12 15 18 18 30 34 34 53 53 53 - -	12 15 15 15 30 30 30 53 53 53 - -	0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176

ELEKTRISCHE EIGENSCHAFTEN
Kupferne Leiter (gepanzerte Isolierkabel nach Ansicht BS 7835)
Strombelastbarkeit

NR., VON KERNE	NOMINALES KREUZ SCHNITTbereich Millimeter ²	STATIONÄRER GLEICHSTROM-BEWERTUNG
		Im Boden Ampere		In den Rohren Ampere		In einer Luft Ampere
		Klee	Ebene	Klee	Ebene	Klee	Ebene
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600	280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600	260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530	270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530	310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740	370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740

HERABSETZEN VON FAKTOREN

LUFTTEMPERATUR °C	25	30	35	40	45	50	55
HERABSETZEN DES FAKTORS	1,00	0,96	0,92	0,88	0,83	0,78	0,73
GRUNDtemperatur °C	10	15	20	25	30	35	40
HERABSETZEN DES FAKTORS	1,03	1,00	0,97	0,93	0,89	0,86	0,82
GRUNDwärmebeständigkeit k.m/W	0,9	1,0	1,2	1,5	2,0	2,5	3,0
HERABSETZEN DES FAKTORS	1,06	1,04	1,00	0,92	0,82	0,74	0,68
TIEFE DES LEGENS von mtr	0,80	1,00	1,25	1,50	1,75	2,00	2,50
HERABSETZEN DES FAKTORS	1,00	0,97	0,95	0,94	0,93	0,91	0,90

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	OEM
Zertifizierung:	ISO/RoHS/CE

Min Bestellmenge:	200 Meter
Preis:	Negotiation
Verpackung Informationen:	Standardexportverpackung
Lieferzeit:	15-20 Werktage oder Verhandlung
Zahlungsbedingungen:	T/T, L/C, D/P, Westverband, Paypal, sichere Zahlungen
Versorgungsmaterial-Fähigkeit:	50000meters pro Woche

LEITER:	Klasse 2 schwemmte kupfernen Leiter an	Leiterschirm:	Halb-leitfähiges XLPE
Isolierung:	XLPE	Isolierungs-Schirm:	Halb-leitfähiges XLPE
Metallischer Schirm:	Einzelner oder globaler kupferner Bandschirm	Füller:	Polyethylenterephthalatfaser
Trennzeichen:	Bindenes Band	Rüstung:	Einkernig: AWA (Aluminiumdraht gepanzert) mehradrig: SWA (Stahl-Draht gepanzert)
Hülle:	LSZH
Markieren:	3 core SWA outdoor extension cord , 50mm2 underground power cable , 50mm2 MV Power Cable
