Name: Mittelspannungs-Untertagekabel AWA 1000mm2, Kabel Millivolts 3 Kern-XLPE
Brand: OEM

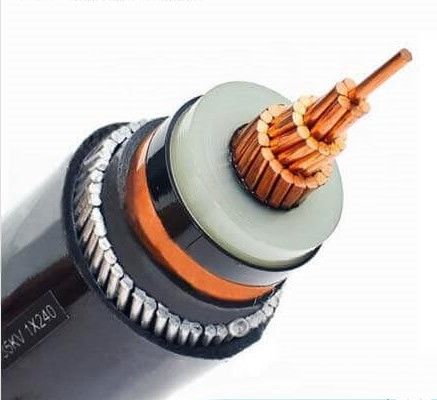

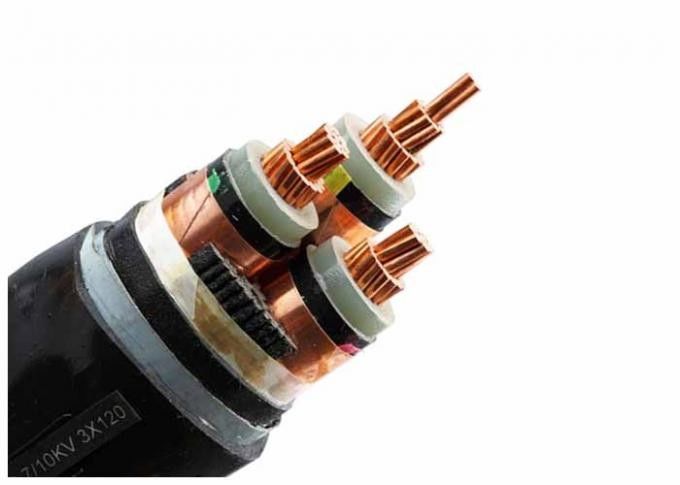

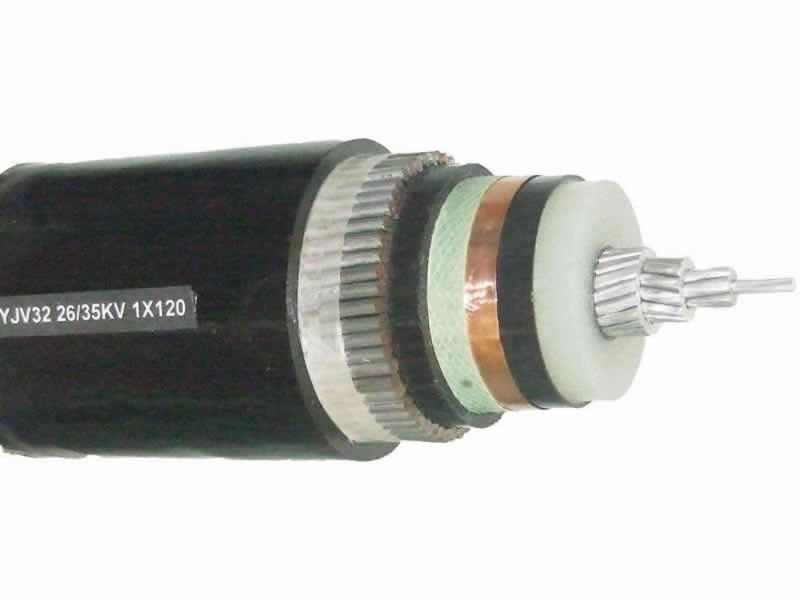

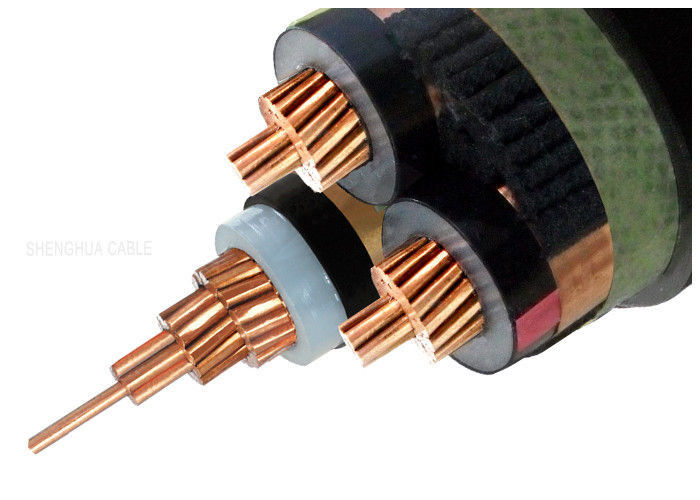

1000mm2 1 Kern Millivolt-Stromkabel des Kern-3/Mittelspannungs-Untertagekabel

MITTELSPANNUNGS-STROMKABEL-BAU

1. LEITER

– Bloße kupferne Klasse 2 bis Iec 60228, Runde, mehradriges angeschwemmt und kompakt

2. LEITER-SCHIRM

– Innere Halbleiterbeschichtung

3. ISOLIERUNG

– Kernisolierung des quervernetzten Polyäthylens (XLPE)

4. ISOLIERUNGS-SCHIRM

– Äußere leitfähige Schicht verdrängt und mit der Kernisolierung dauerhaft geschweißt

Halbleiterart
– Über der äußeren Halbleiterschicht, muss ein Halbleiterband benutzt werden.

5. METALLSIEB

– kupferne Bänder schraubenartig mit einer minimalen Stärke von 0,1 Millimeter.

Trennzeichen
– Über dem Schirm sowie unter äußerer Hülle, muss eine Trennschicht benutzt werden (z.B. aufnehmen).

6. HÜLLE

– Äußere Hülle von PVC-Mittel

Millivolt-Stromkabel

MITTELSPANNUNGS-STROMKABEL-EIGENSCHAFTEN

Baueigenschaften
Leiterform	Rundschreiben angeschwemmt (RM)
Bleifrei	Ja
Isolierung	XLPE
Schirm	kupfernes Band
Material von Bettwäsche	Trennungsband
Äußere Hülle	PVC
Verwendungseigenschaften
Verpacken	Hölzerne Stahltrommel
Minimale Installationstemperatur	-20 °C
Max. Temperatur am Leiter im Einsatz	°C 90
Max. Temperatur am Leiter des Kurzschlusses	°C 250
Verbiegender Faktor beim Legen	einkerniges Kabel 20 x D mehradriges Kabel 15 x D

Mittelspannung XLPE isolierte Stromkabel-Arten
Millivolt-Kabel-Arten	Beschreibung	Kerne	Nomi-Abschnitt-Bereich (Millimeter²)
Cu oder Al/XLPE/PVC	kupferner oder Aluminiumkern, das isolierte xlpe, PVC umhüllte, elektrisches Kabel	1 Kern Kern 3	25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000
Cu oder Al/XLPE/STA/PVC	kupferner oder Aluminiumkern, xlpe isolierte, gepanzerte das Stahlband, PVC umhüllte, elektrisches Kabel
Cu oder Al/XLPE/SWA/PVC	kupferner oder Aluminiumkern, das xlpe, das, gepanzerte der Stahldraht isoliert wurde, PVC umhüllte, elektrisches Kabel

Mittelspannungsstromkabel

1 STROMKABEL-DATEN DES KERN-12/20KV

Nr. von Kernen und von Kreuz - sek.	Operation Spannung Maximum.	Nominal Spannung U0/U	Isolierung Stärke	Hülle Stärke Nominal Wert	Äußeres Ø ca.	Gewicht ca.	Gegenwärtige Bewertungen in einer Luft 30℃	Gegenwärtige Bewertungen begruben 20℃	maximaler DC-Widerstand an 20℃
Millimeter ²	KV	KV	Millimeter	Millimeter	Millimeter	Kilogramm/Kilometer			Ω/km
1 x 35	24	12/ 20	5,5	1,8	24,9	860	205	190	0,52
1 x 50	24	12/ 20	5,5	1,8	26,4	1138	245	225	0,39
1 x 70	24	12/ 20	5,5	1,9	28,1	1281	305	275	0,27
1 x 95	24	12/ 20	5,5	1,9	29,9	1570	370	330	0,19
1 x 120	24	12/ 20	5,5	2,0	31,3	1839	430	375	0,15
1 x 150	24	12/ 20	5,5	2,0	33,1	2174	490	425	0,12
1 x 185	24	12/ 20	5,5	2,1	34,7	2540	560	480	0,10
1 x 240	24	12/ 20	5,5	2,2	37,1	3120	665	555	0,08
1 x 300	24	12/ 20	5,5	2,2	39,5	3746	765	630	0,06
1 X.400	24	12/ 20	5,5	2,3	44,1	4863	890	725	0,05
1 X.500	24	12/ 20	5,5	2,4	47,6	5905	1030	825	0,04
1 x 630	24	12/ 20	5,5	2,5	51,3	7220	1190	940	0,03

3 STROMKABEL-DATEN DES KERN-12/20KV

No.cores x Quersek.	Operation Spannung Maximum.	Nominal Spannung U0/U	Isolierung Stärke	Hülle Stärke Nominal Wert	Äußeres Ø ca.	Gewicht ca.	Gegenwärtige Bewertungen in einer Luft 30℃	Gegenwärtige Bewertungen begruben 20℃	maximaler DC-Widerstand an 20℃
Millimeter ²	KV	KV	Millimeter	Millimeter	Millimeter	Kilogramm/Kilometer			Ω/km
3 x 35	24	12/20	5,5	2,6	52,5	3023	155	185	0,52
3 x 50	24	12/20	5,5	2,7	55,5	3891	180	218	0,39
3 x 70	24	12/20	5,5	2,8	59,3	4396	223	267	0,27
3 x 95	24	12/20	5,5	3,0	63	5264	271	318	0,19
3 x 120	24	12/20	5,5	3,1	66,2	6190	312	363	0,15
3 x 150	24	12/20	5,5	3,2	69,8	7240	363	417	0,12
3 x 185	24	12/20	5,5	3,3	73,7	8499	404	460	0,1
3 x 240	24	12/20	5,5	3,5	78,6	10353	471	531	0,08
3 x 300	24	12/20	5,5	3,6	83,8	12328	536	596	0,06
X.400 3	24	12/20	5,5	3,8	93,6	15921	630	684	0,05

Herkunftsort:	CHINA
Markenname:	OEM
Zertifizierung:	ISO/RoHS/CE

Min Bestellmenge:	200 Meter
Preis:	Negotiation
Verpackung Informationen:	Standardexportverpackung
Lieferzeit:	5-15day
Zahlungsbedingungen:	T/T, L/C, D/P, Westverband, Paypal, sichere Zahlungen
Versorgungsmaterial-Fähigkeit:	50000meters pro Woche

LEITER:	Getempertes Kupfer oder hartes gezeichnetes Aluminium	Isoliermaterial:	Querverbundenes Polyäthylen (XLPE)
Gepanzerte Art:	DSTA/SWA/AWA oder Unarmoured	Hülle:	Polyvinylchlorid (PVC)
Standard:	LÄRM BS-IECS ASTM, IEC 60502-2, GB12706, IEC60228	Farbe:	Schwarz oder als Anforderung
Verpackung:	Hölzern-Stahl Trommel, Stahltrommel, hölzerne Trommel	Spezielles Requiremets:	Feuerbeständiges, flammhemmendes, niedriges Rauchhalogen geben frei
Anwendung:	Untertage-, des Baus, industrieller, Netzverteilung und Fernleitung	Nennspannung:	3.6/6kv zu 26/35kv
Markieren:	mv 3 core xlpe cable , 1000mm2 xlpe aluminium armoured cable , 1000mm2 Medium Voltage Underground Cable
